Luogo di origine
Zibo, Cina
Max. Turning Diameter:
Φ3000 mm
Diametro della Tabella:
Φ2500 mm
Altezza massima del pezzo da lavorare:
2000 mm
Peso massimo del pezzo in lavorazione:
25 t
Velocità del tavolo di lavoro (fase e intervallo):
2 ingranaggi meccanici/variabile senza passo e 0,2~45 giri/min
Tasso di alimentazione dell'utensile (tipo e gamma):
Variabile senza passo&0,1-500 mm/min
Velocità di attraversamento rapido del palo utensile:
2500 mm/min
Viaggio massimo della posta dell'utensile (asse X):
-50 a +1900 mm
Viaggio verticale del ram (asse Z):
1000 mm
Dimensioni della sezione trasversale del ram:
200×255 mm
Capacità di forza di taglio del post utensile sinistro:
35 kN (controllato CNC)
Capacità di forza di taglio del post utensile destro:
40 kN (convenzionale)
Forza di taglio totale massima sul tavolo di lavoro:
85 kNm
Angolo di lavorazione del post utensile convenzionale:
±30°
Viaggio massimo in treno trasversale:
1500 mm
Velocità di sollevamento della rotaia:
350 mm/min
Potenza del motore di sollevamento della rotaia:
7,5 chilowatt
Torsione del servomotore del sistema di alimentazione (orizzontale e verticale):
20.5 Nm
Potenza del motore principale (AC variable frequency drive):
55 kW
Peso approssimativo della macchina:
43 tonnellate
Dimensioni della macchina (L×W×H):
7200 × 5200 × 5800 mm
Precisione di posizionamento:
≤ 0,1/1000 mm
Ripetizione della precisione di posizionamento:
≤ 0,02/1000 mm
Piattazza della superficie del tavolo:
00,03 mm/1000 mm (con una tolleranza aggiuntiva di 0,01 mm per ogni aumento di diametro di 1000 mm)
Disegno della superficie del tavolo (assionale):
00,02 mm/1000 mm (con una tolleranza aggiuntiva di 0,01 mm per ogni aumento di diametro di 1000 mm)
Tavola di scarico radiale:
00,02 mm/1000 mm (con una tolleranza aggiuntiva di 0,01 mm per ogni aumento di diametro di 1000 mm)
Parallelismo del movimento orizzontale del portatore di utensili con la superficie del tavolo:
00,03 mm/1000 mm
Perpendicolarità del movimento orizzontale del portatore di utensili (sinistra-destra) sulla superfi:
00,03 mm/1000 mm
Perpendicolarità del movimento orizzontale del portatore di utensili (da davanti-indietro) alla supe:
00,06 mm/1000 mm
Precisione di lavorazione cilindrica:
0.02/300 mm
Precisione di lavorazione delle superfici piane:
00,04 mm/1000 mm
Superficie piatta/cilindrica:
Ra1,6 μm
Superfici contornate:
Ra3,2 μm
Quantità di ordine minimo:
Negoziabile
Prezzo:
$212,800 (subject to the contract)
Tempi di consegna:
1 anno
Evidenziare

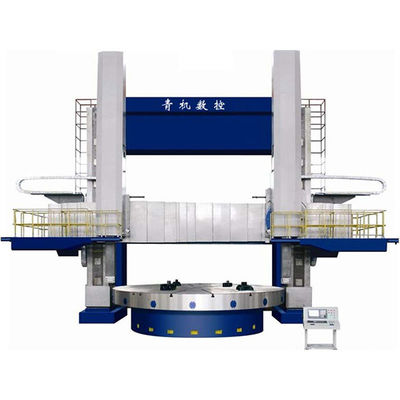

tornitore CNC a rotazione verticale 3000 mm
, tornitore CNC a doppia colonna verticale
, Produttori di torni verticali CNC da 3000 mm
